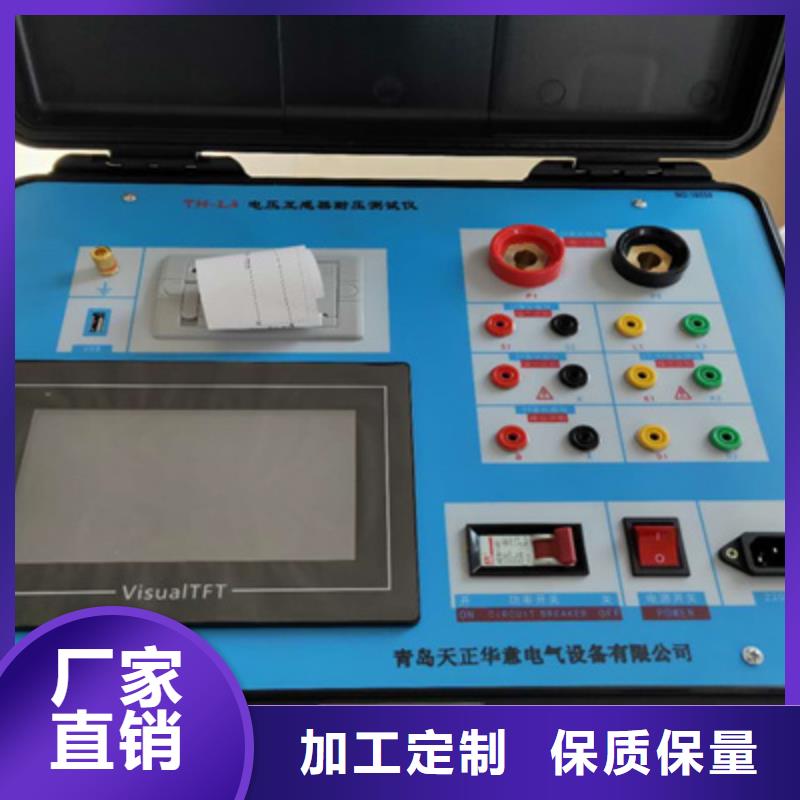

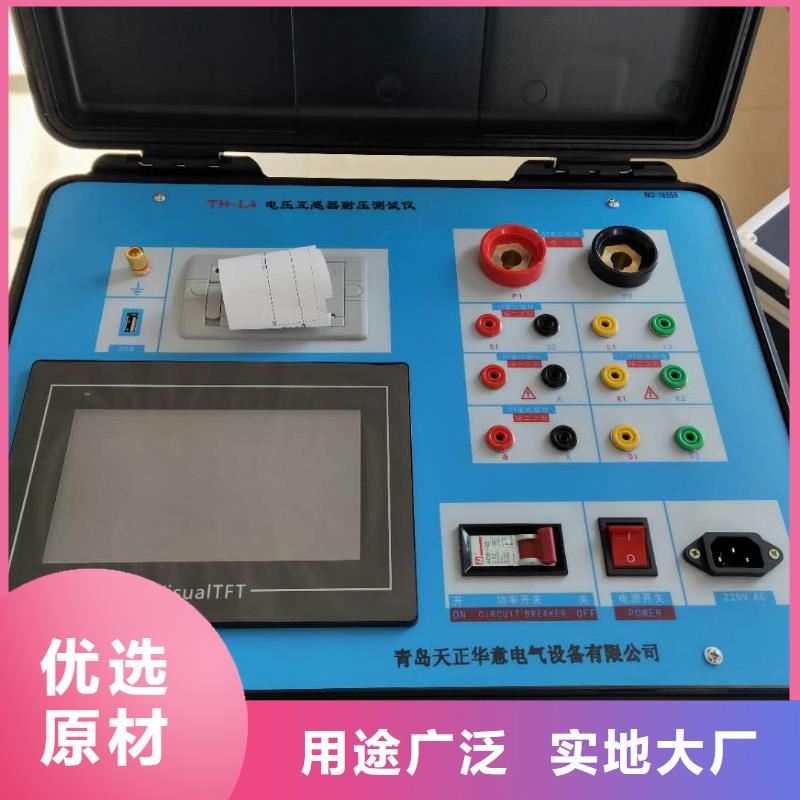

互感器综合测试仪仪器稳定度高，系统可长期稳定运行，性能不随时间发生改变。第二章 指标参数?误差测试范围： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3这12种变比、精度0.2级及以下的电容式电压互感器。?支持测试CVT二次绕组数目达到3组，即1a1n，2a2n，3a3n（亦可升级至4a4n），每组二次负荷500VA。?能存贮超过1000组测试数据，配备USB接口。?准确度等级：0.05级?仪器重量约22kg。第三章功能简介一、面板说明（a.前面板)1. 大屏幕带背光触摸屏式液晶显示屏分辨率为1024×600点，所有的测量数据和相关操作提示全部中文显示。2．CVT二次绕组1a1n仪器内部采用四线接法，面板上的1a两个黄色端子对应接到互感器二次的1a端上，1n的两个黑端子对应接到互感器二次的1n端上。3．CVT二次绕组2a2n面板上的2a两个绿色端子对应接到互感器二次的2a端上，2n的两个黑端子对应接到互感器二次的2n端上。4．CVT二次绕组3a3n面板上的3a两个红色端子对应接到互感器二次的3a端上，3n的两个黑端子对应接到互感器二次的3n端上。5．RJ45网口仪器软件升级接口。

互感器综合测试仪PT二次负荷测试界面 图35，PT二次负荷接线图7、直阻测试： 请参照第14页CT直阻测试。十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图36），根据需要选择“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“退出”等测试选项，选定测试项目后，进入图39测试界面，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，在图37中，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图36图37十一.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至C盘根目录。11.2首先，安装“wic_x86_chs.exe”文件，其次，安装“dotNetFx40_Full_x86_x64.exe”软件，默认安装地址即可。11.3安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe”操作软件，如图38即为上位机操作软件。11.4在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.5如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图38中选择打开“选择文件”，出现图39操作窗口，在图39中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。

互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。
